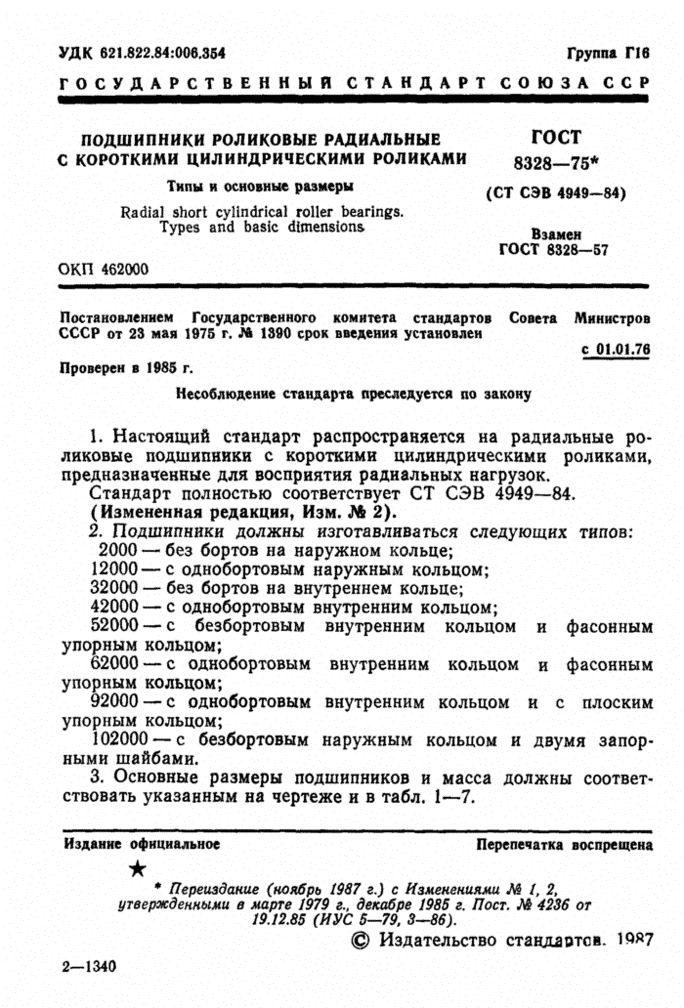

ГОСТ 8328-75: подшипники роликовые радиальные с короткими цилиндрическими роликами
ГОСТ 8328-75 устанавливает типы и основные размеры радиальных роликовых подшипников с короткими цилиндрическими роликами — тех, что в обозначениях ISO имеют буквы N, NU, NJ, NUP, NF. Такие подшипники воспринимают большие радиальные нагрузки и допускают осевое смещение вала относительно корпуса (в исполнениях без одного из бортов).

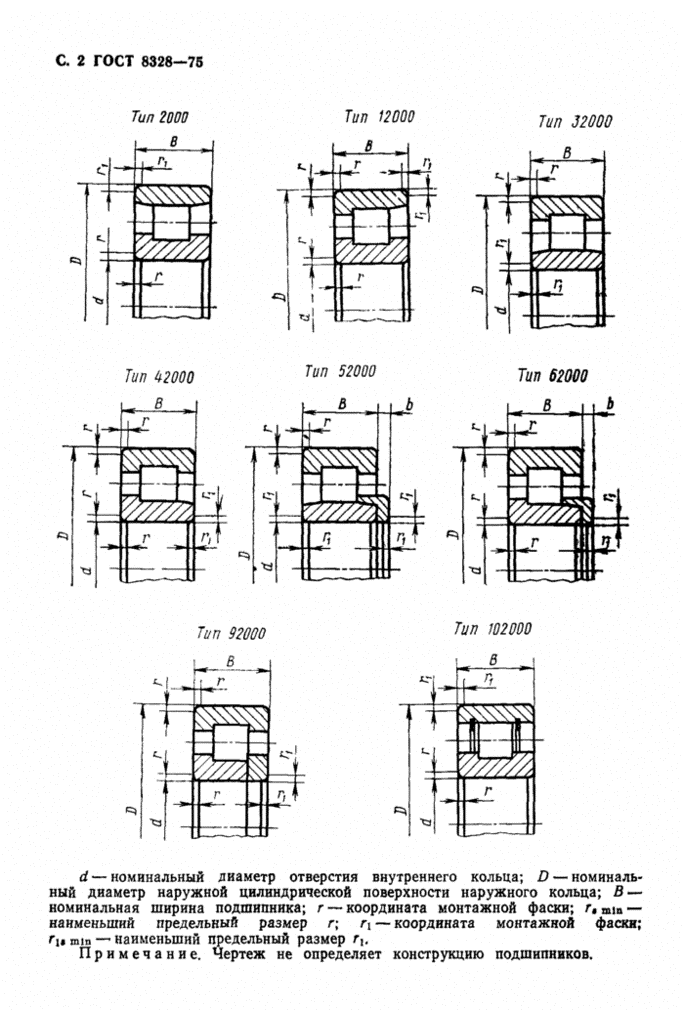

Типы по ГОСТ и соответствие ISO
| Тип по ГОСТ | Конструкция | Аналог ISO |
|---|---|---|
| 2000 | два борта на внутреннем кольце, наружное без бортов | N |
| 32000 | два борта на наружном кольце, внутреннее без бортов | NU |
| 42000 | два борта на наружном кольце, один борт на внутреннем | NJ |
| 12000 | один борт на наружном кольце и два борта на внутреннем | NF |
| 92000 | два борта на наружном кольце, один борт на внутреннем и съёмное упорное кольцо | NUP |
Соответствие типов подтверждается обозначениями в каталогах: 32206 КМ ≡ NU 206, 42206 ≡ NJ 206, 2206 ≡ N 206.

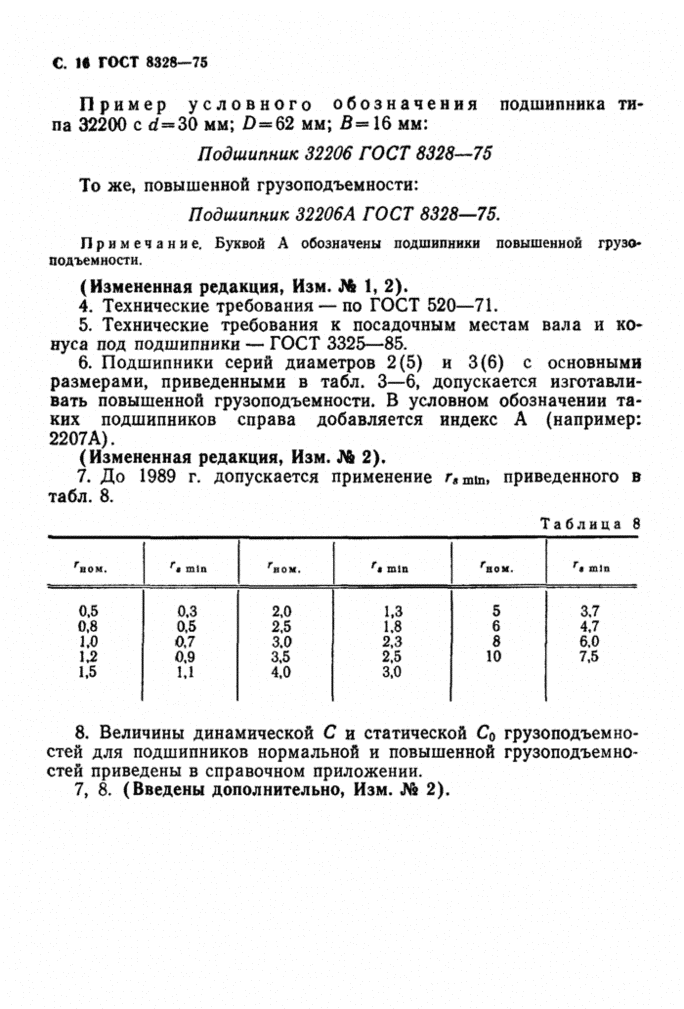

Как читать обозначение
Обозначение состоит из цифр и букв: 32206 КМ. Первые две цифры «32» — тип (NU), «2» — серия диаметров (лёгкая), «06» — код диаметра отверстия (30 мм). Буквы после цифр (например, «КМ») показывают исполнение — сепаратор и особенности конструкции; их точное значение зависит от серии и каталога производителя. Полная система — в ГОСТ 3189-89.

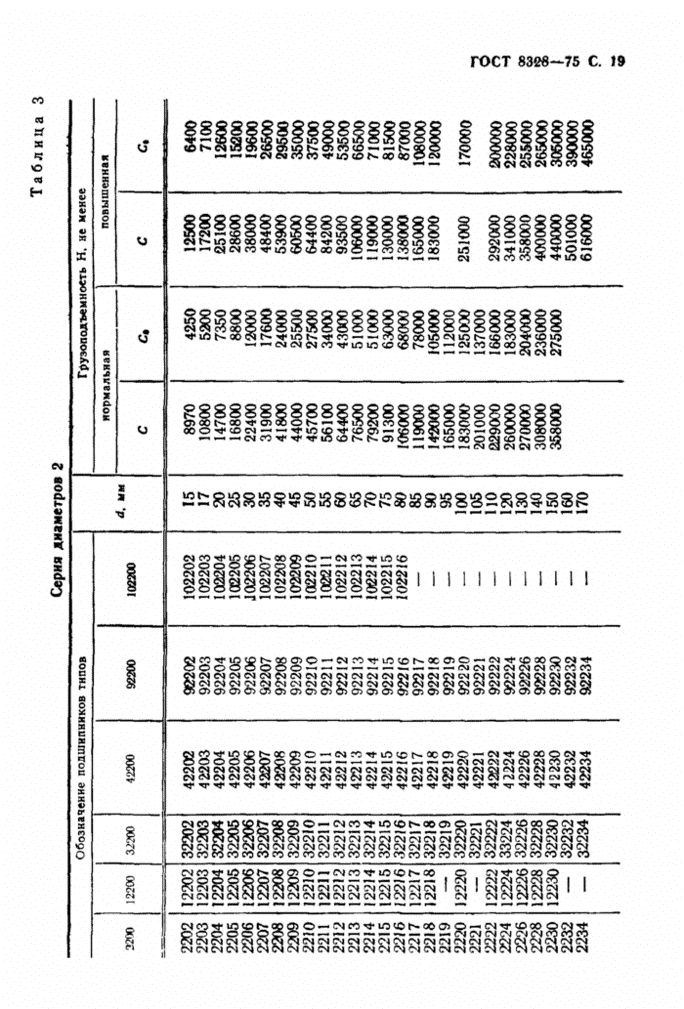

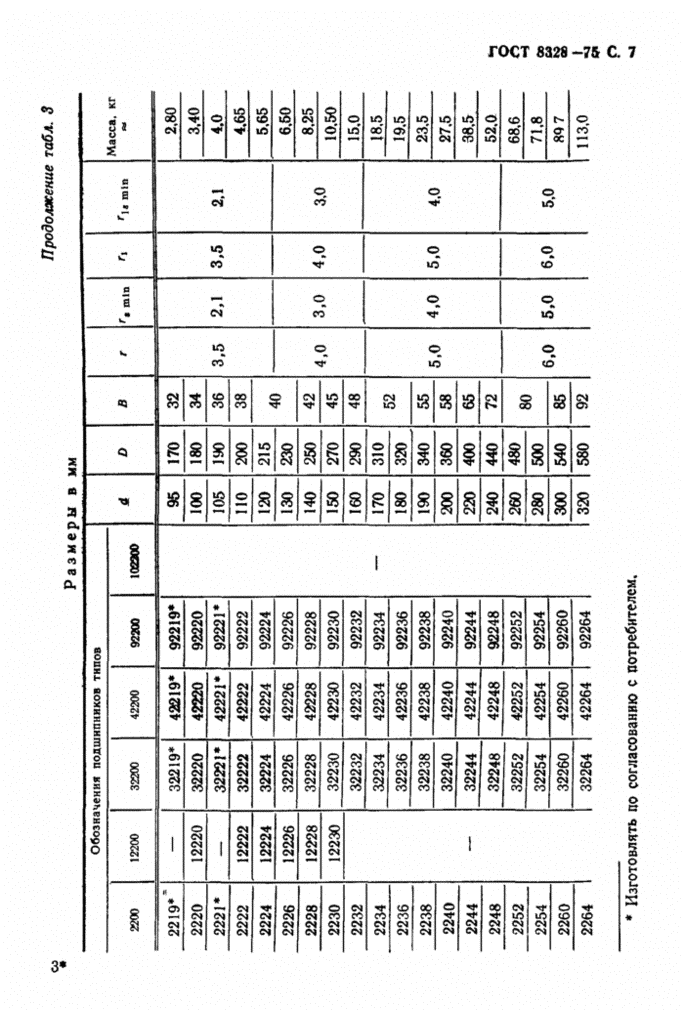

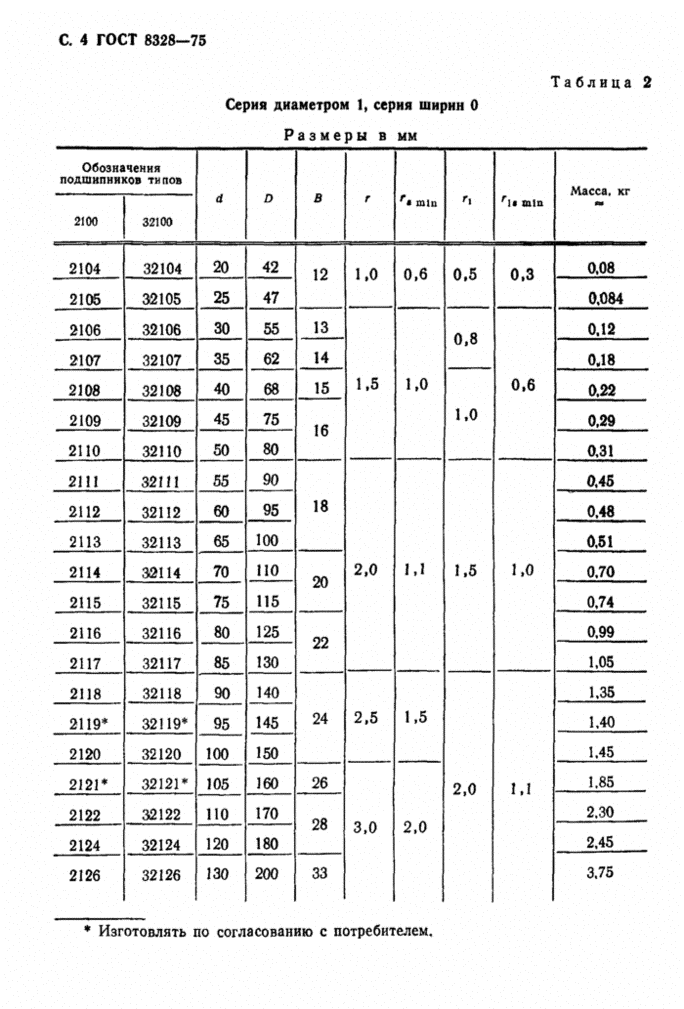

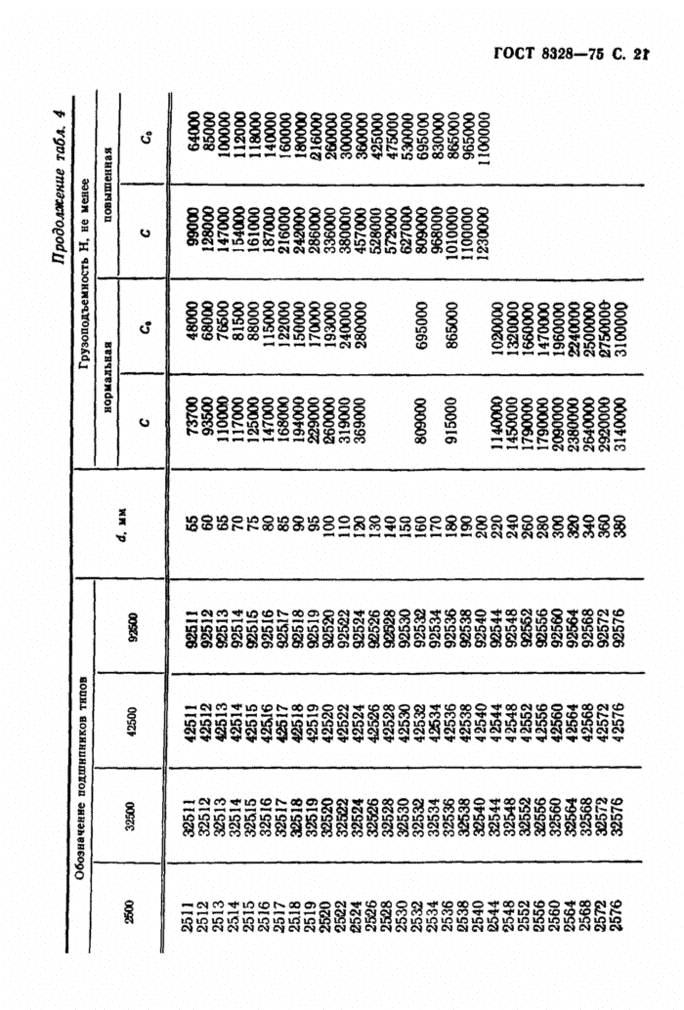

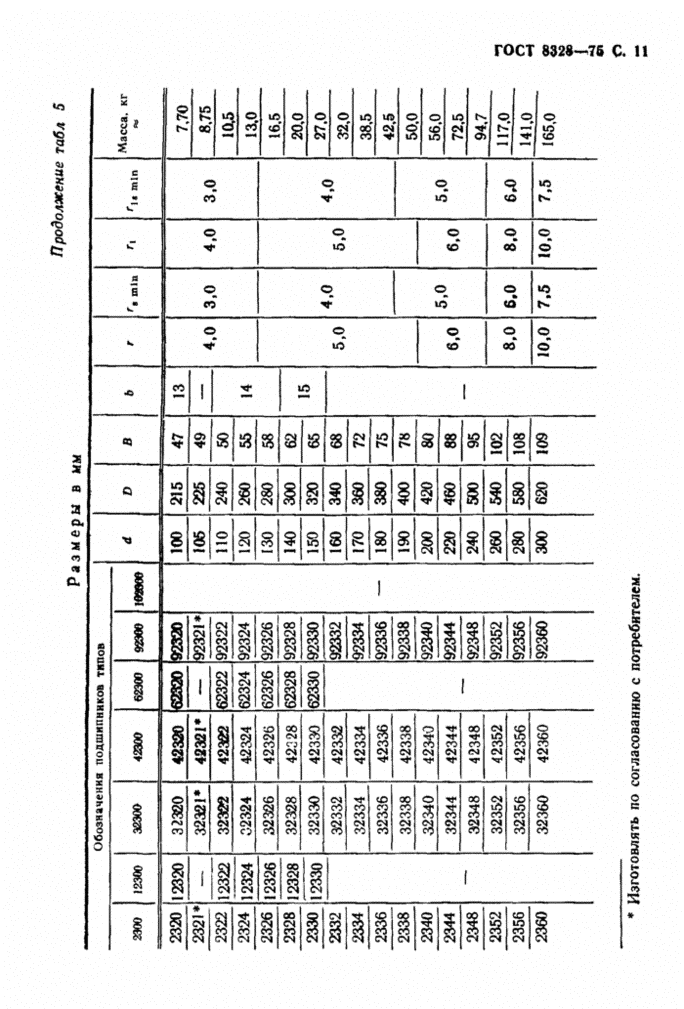

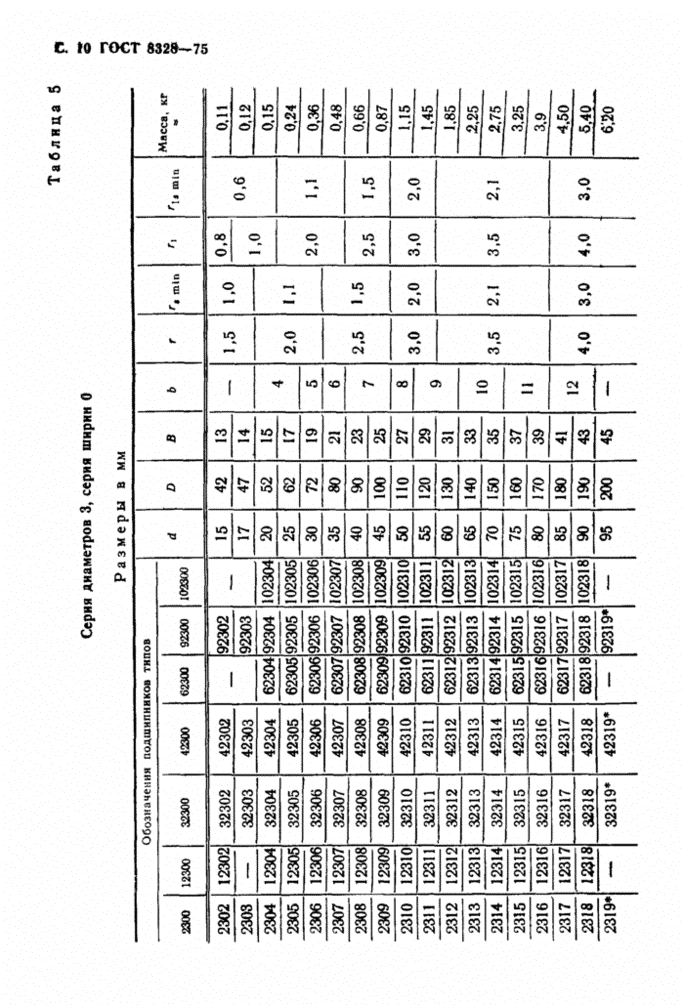

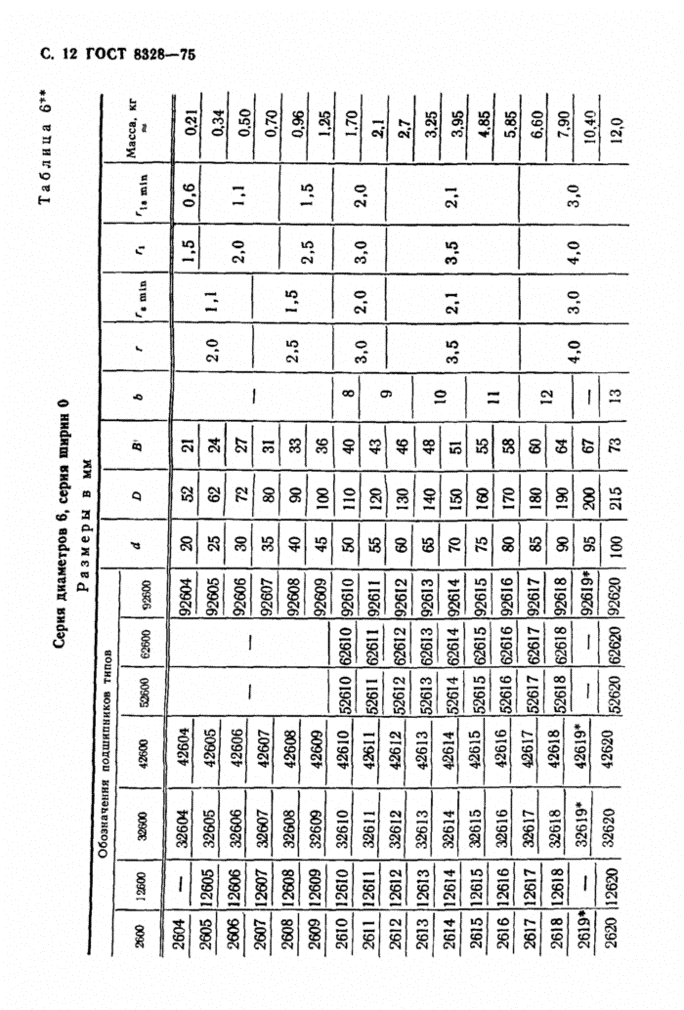

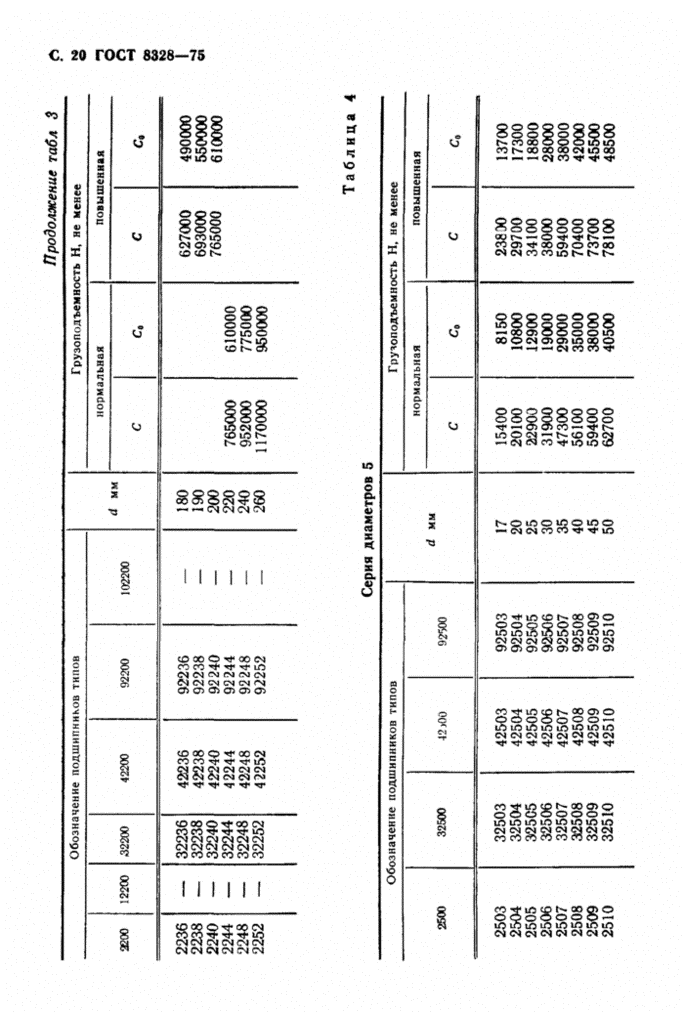

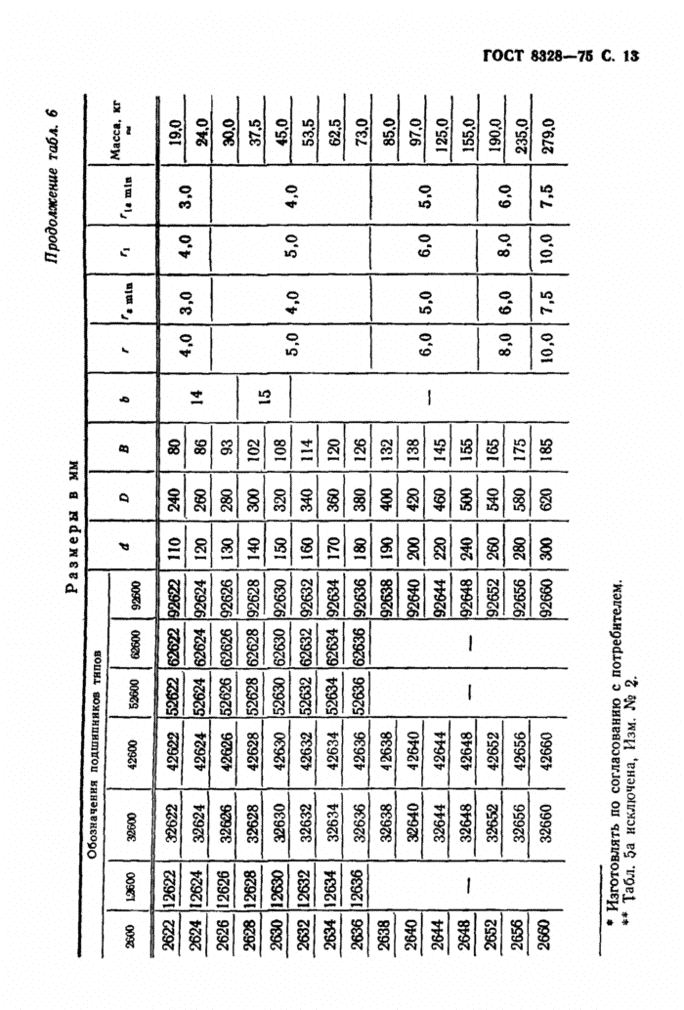

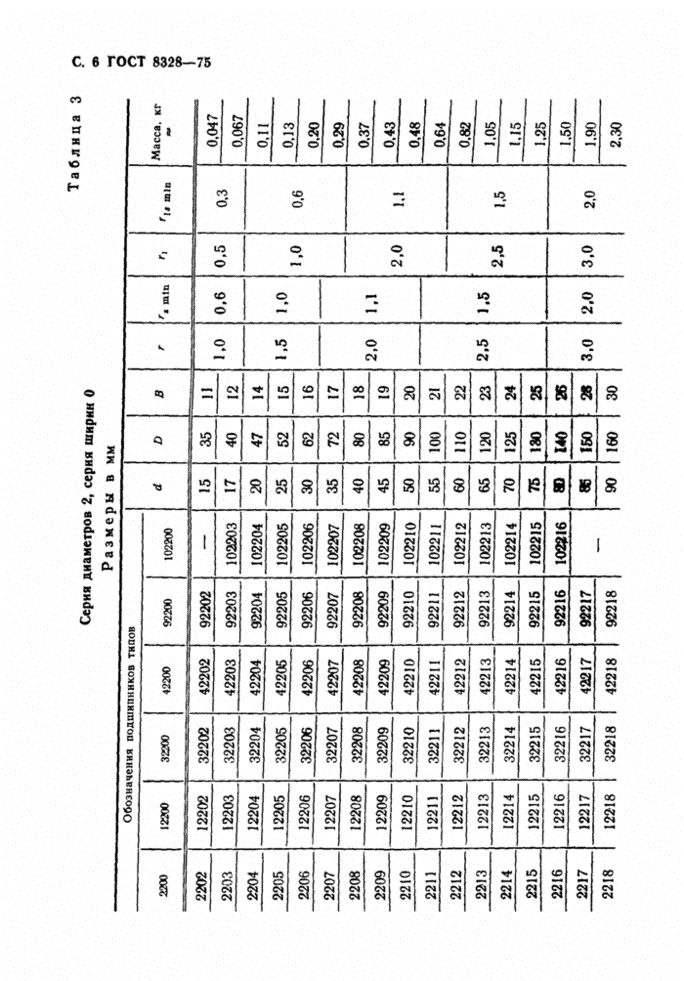

Размеры серии 2 (соответствуют ISO 15)
| Тип 32000 (NU) | Тип 42000 (NJ) | ISO | d, мм | D, мм | B, мм |
|---|---|---|---|---|---|
| 32204 | 42204 | NU204 | 20 | 47 | 14 |
| 32205 | 42205 | NU205 | 25 | 52 | 15 |
| 32206 | 42206 | NU206 | 30 | 62 | 16 |
| 32207 | 42207 | NU207 | 35 | 72 | 17 |
| 32208 | 42208 | NU208 | 40 | 80 | 18 |
| 32209 | 42209 | NU209 | 45 | 85 | 19 |
| 32210 | 42210 | NU210 | 50 | 90 | 20 |
| 32212 | 42212 | NU212 | 60 | 110 | 22 |
| 32214 | 42214 | NU214 | 70 | 125 | 24 |
| 32216 | 42216 | NU216 | 80 | 140 | 26 |
| 32220 | 42220 | NU220 | 100 | 180 | 34 |

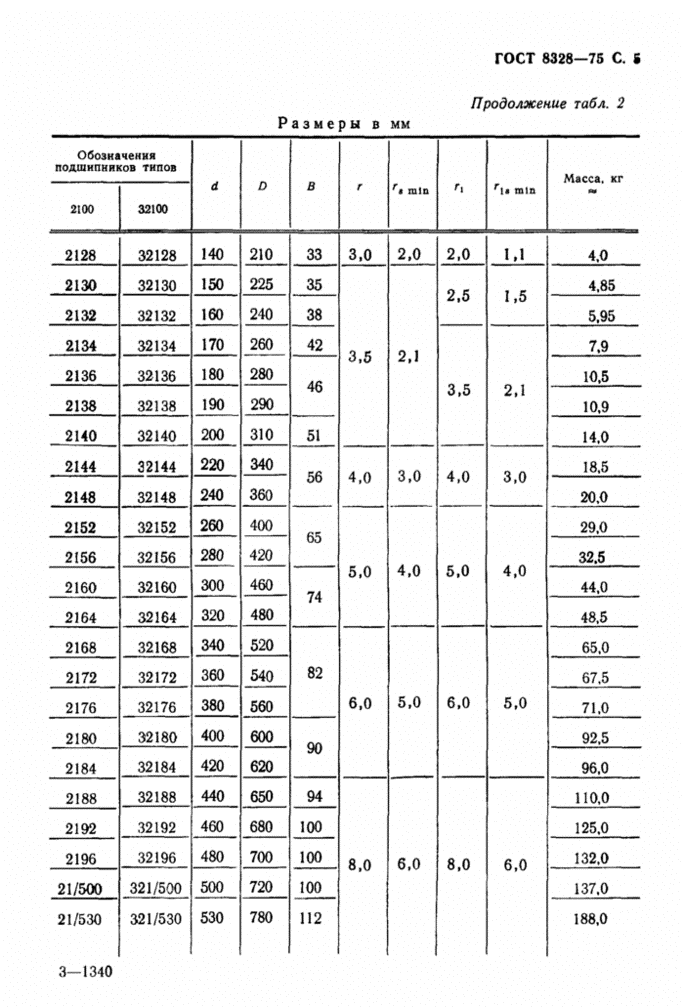

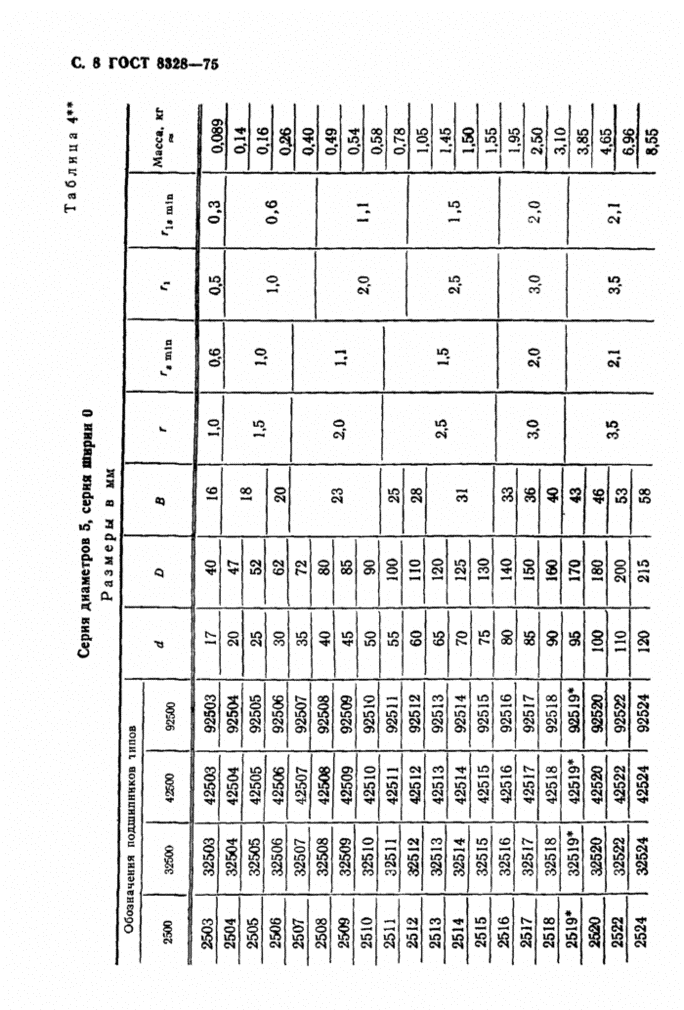

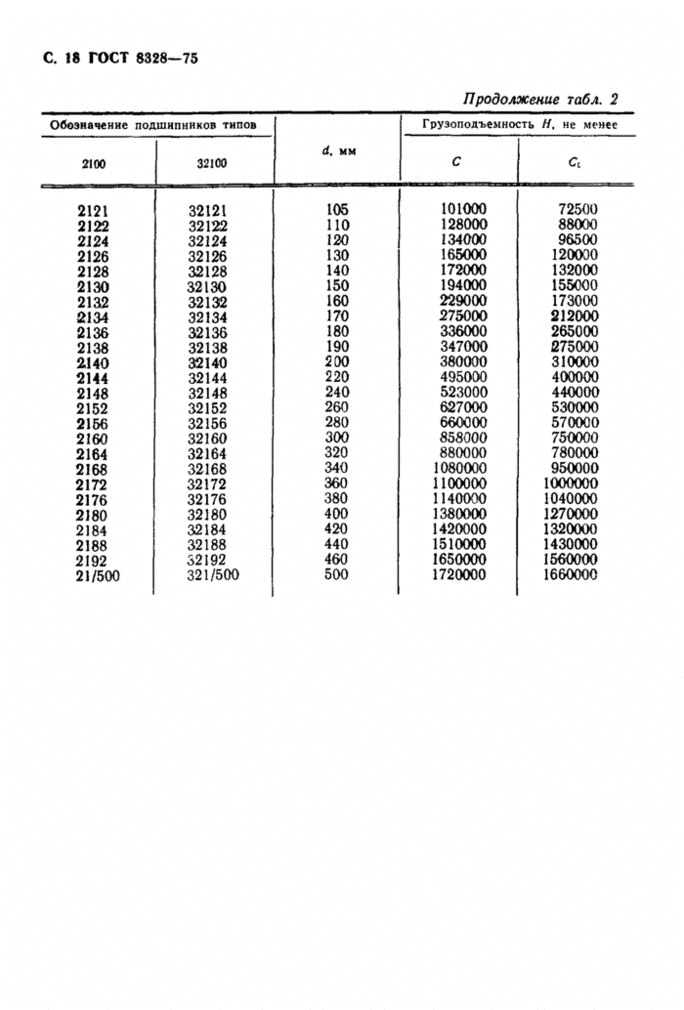

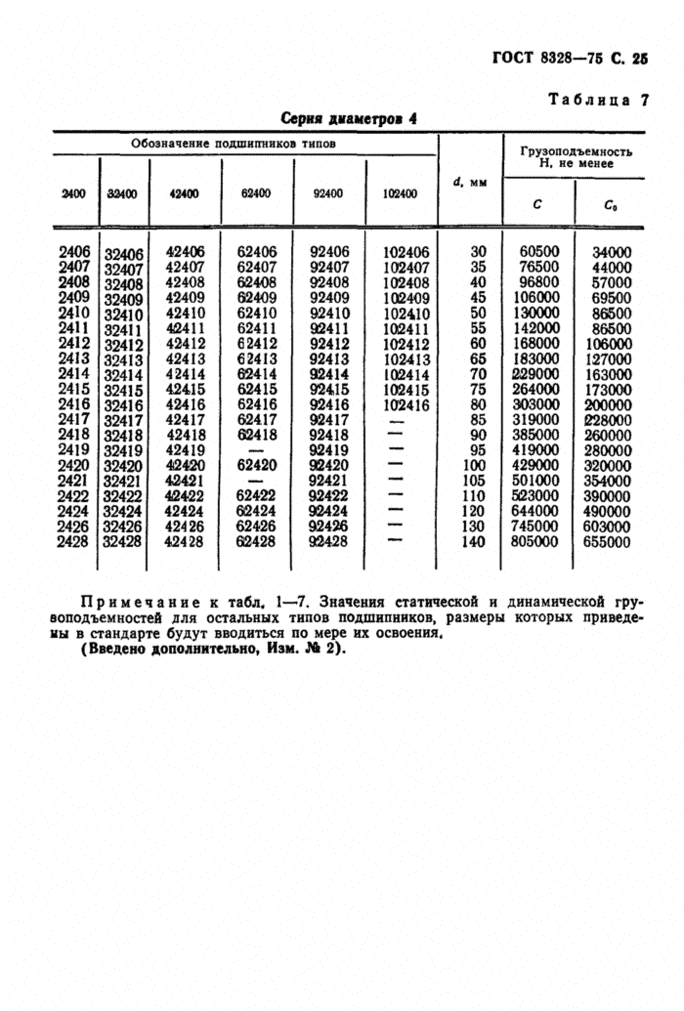

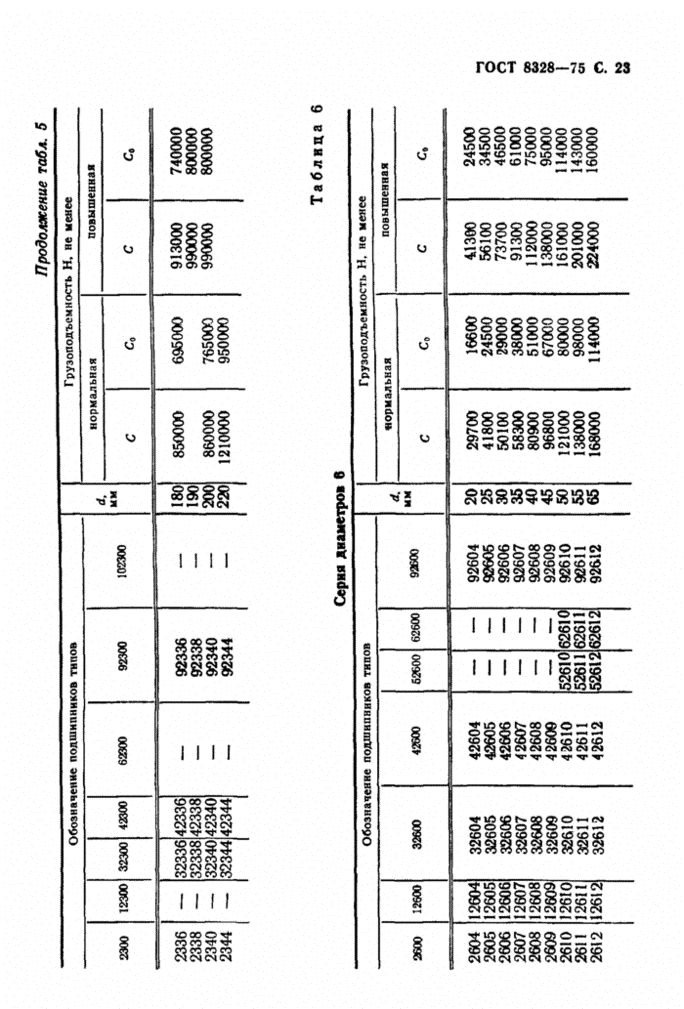

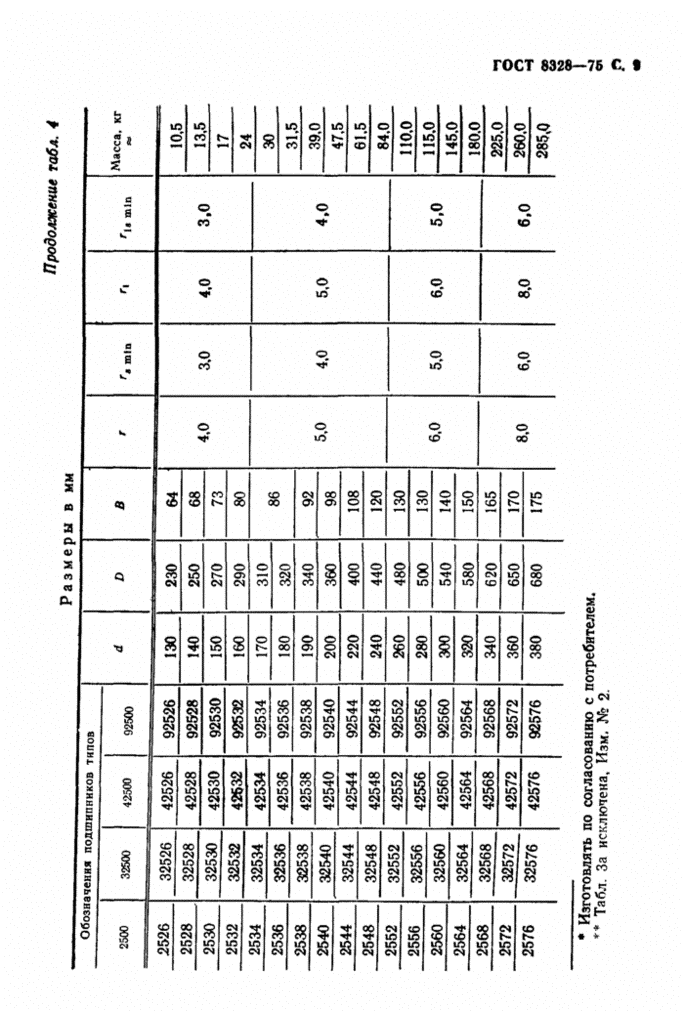

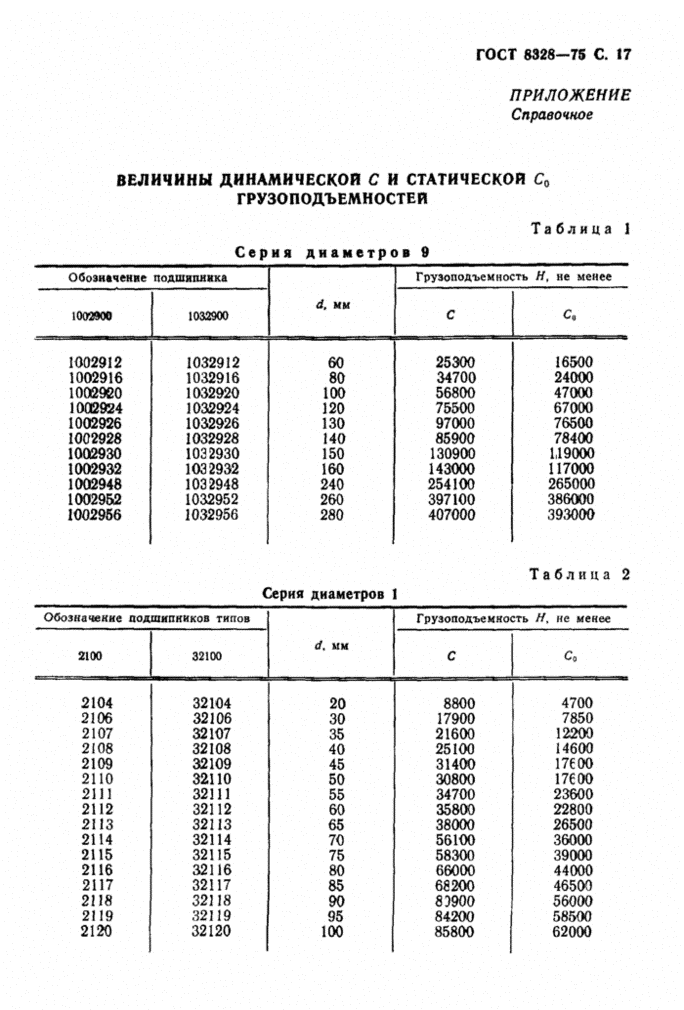

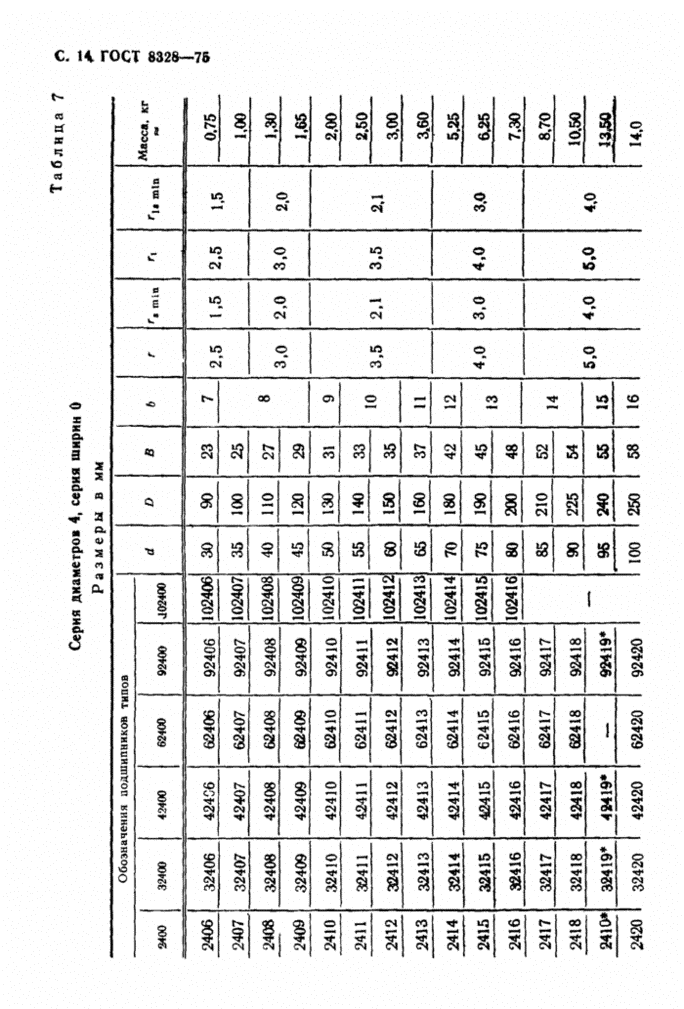

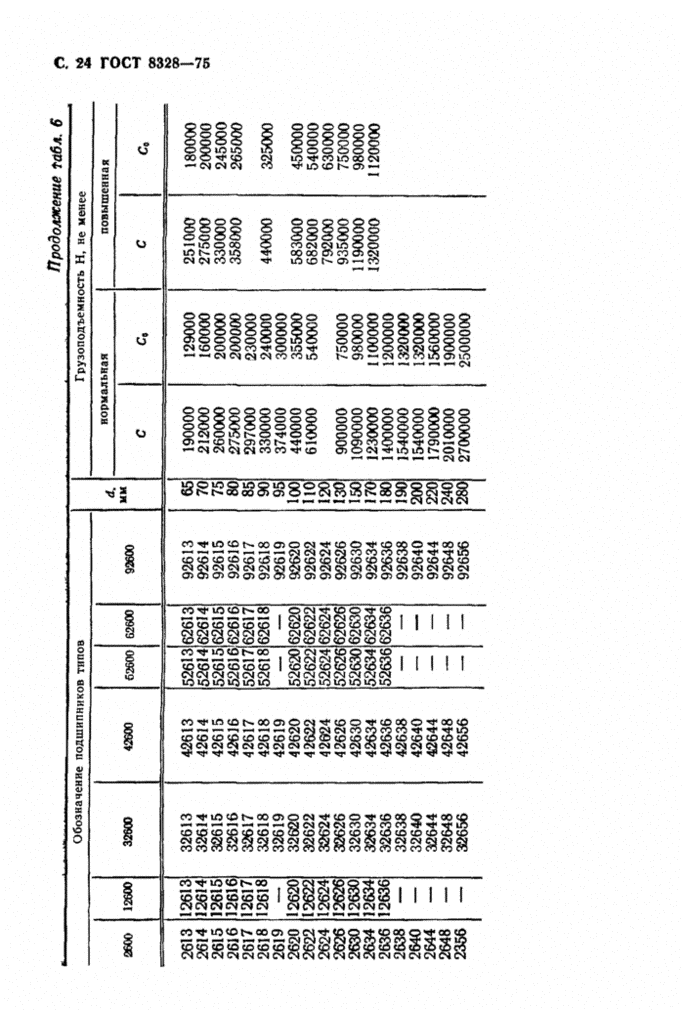

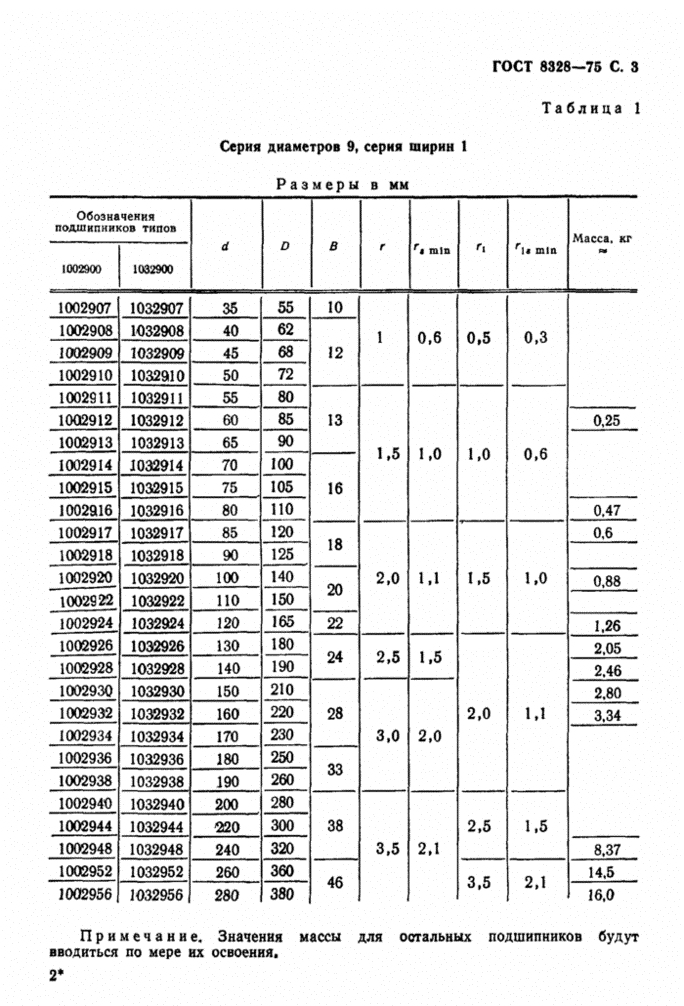

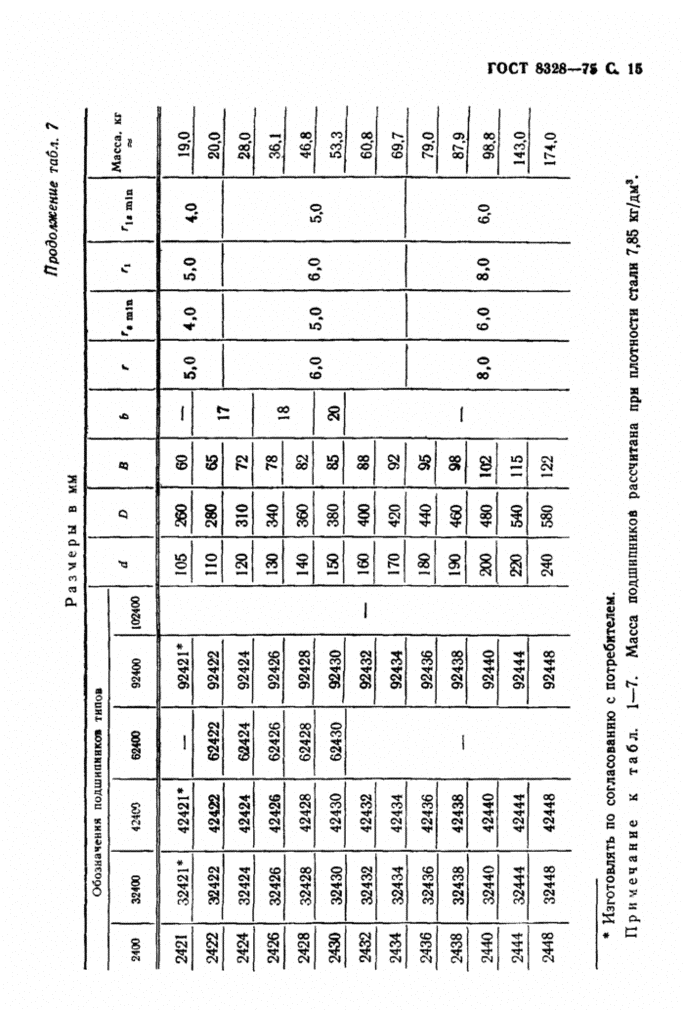

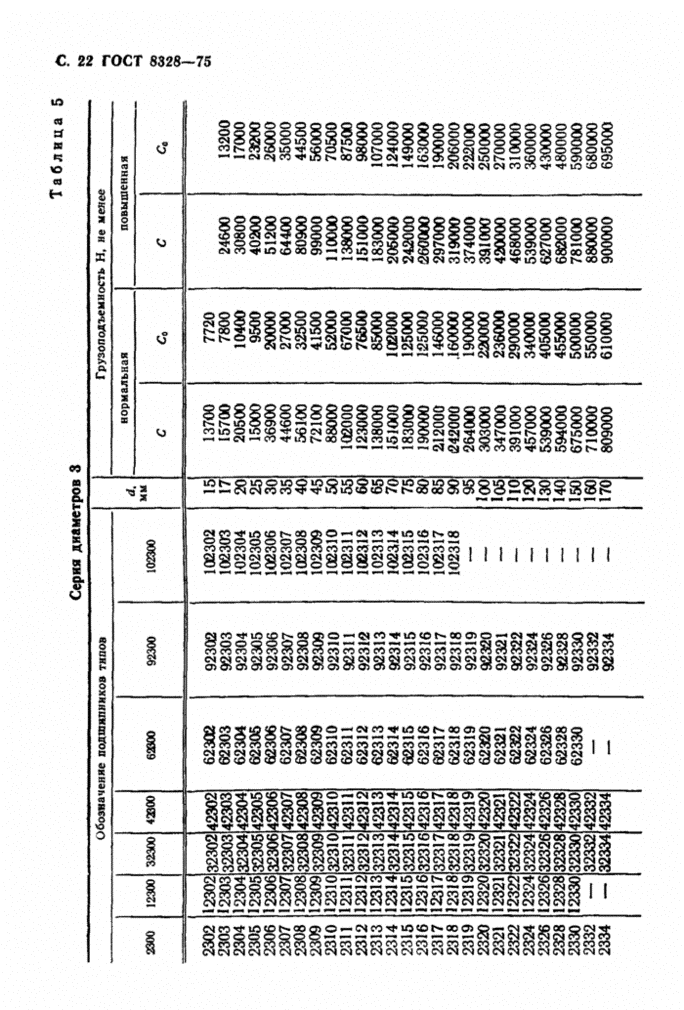

Размеры серий диаметров 2 и 3 совпадают с размерами по ISO 15; значения проверены по справочнику подшипников. Для серий с бо́льшей шириной (например, 2300) подбирайте по таблицам стандарта.
Как выбрать тип
- 32000 (NU) — «плавающая» опора: допускает осевое смещение вала, вторая опора должна фиксировать вал.
- 42000 (NJ) — воспринимает небольшую осевую нагрузку в одну сторону.
- 92000 (NUP) — воспринимает осевую нагрузку в обе стороны (фиксирующая опора).
Размеры и обозначения других роликовых подшипников — в статье «Роликовые подшипники». Подобрать подшипник можно в справочнике.
